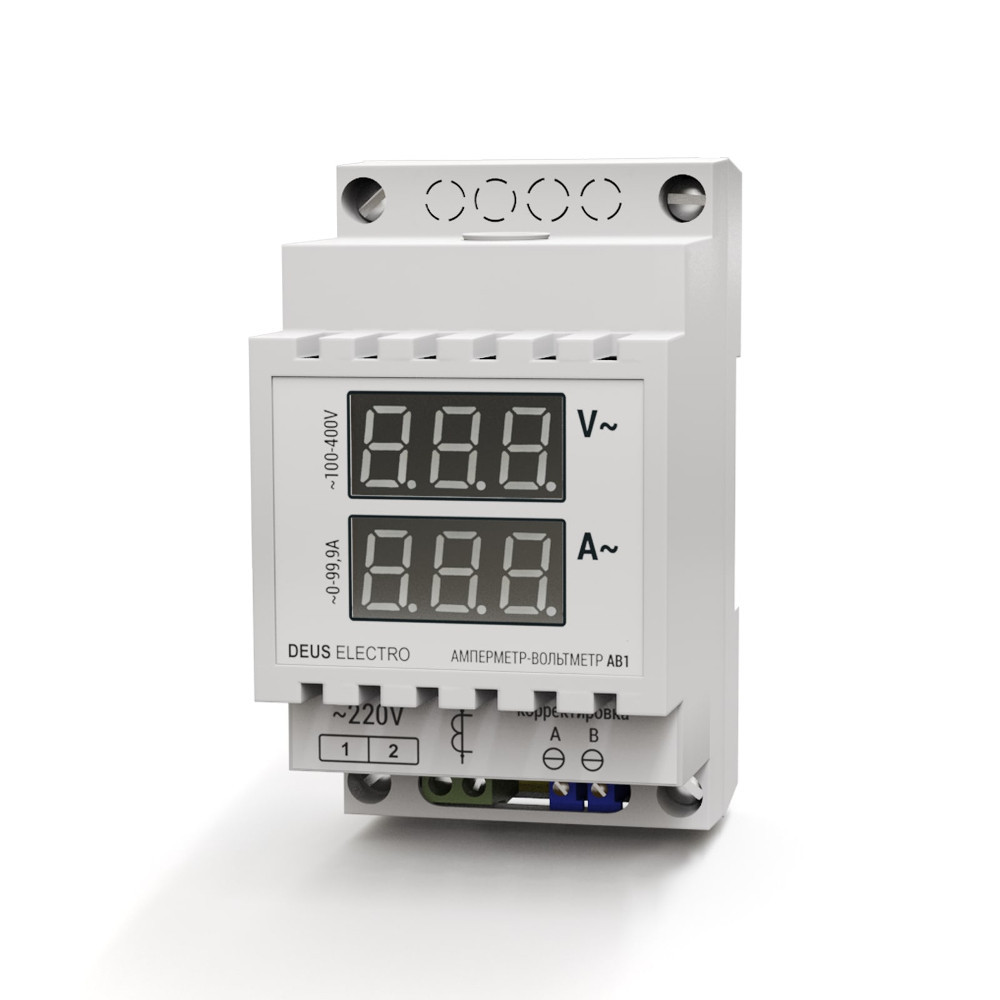

Вольтметр-амперметр змінного струму однофазний цифрової на DIN-рейку АВ1 (0-100А, 100-420В)

Опис вольтметра-амперметра однофазного АВ1

Вольтметр-амперметр цифровий в корпусі для монтажу на DIN-рейку призначений для вимірювання напруги і сили струму за допомогою внутрішнього трансформатора в однофазних мережах змінного струму.

Вольтметр

Пристрій може вимірювати напруги змінного струму в діапазоні від 100 до 420 Ст.

Амперметр

Для вимірювання показань у амперметр-вольтметре встановлений трансформатор струму за допомогою якого відбувається вимірювання значення сили змінного струму в діапазоні від 0 до 99,9 А.

Індикація

Амперметр оснащений сегментним індикатором, на якому відображається діюче значення сили струму, колір світіння індикатора - червоний.

Коригування

Прилад оснащений підлаштування резистором для коригування показань амперметра і вольтметра при необхідності.

Монтаж

Амперметр-вольтметр виконаний в пластиковому корпусі для кріплення на монтажний профіль шириною 35 мм (DIN-рейка).

Характеристики вольтметра-амперметра однофазного АВ1

– кількість вимірюваних фаз: 1
– діапазон вимірювання сили струму: 0 ... 99,9 А
– дискретність: 0,1 А
– похибка вимірів: 1 %
– трансформатор струму: внутрішній
– діаметр трансформатора струму: 7,5 мм
– діапазон вимірювання напруги: 100 420 В ...
– дискретність вимірювання напруги: 1
– споживана потужність: не більше 3 Вт
– напруга живлення: ~220 В ± 10%, 50 Гц
– коригування показань: є
– ступінь захисту за ГОСТ 14254: IP20
– спосіб кріплення: на DIN-рейку (EN-60715)
– температура навколишнього середовища: 0 ... +55 °C
– розміри (ДхШхВ): 89x50x66 мм
– вага: 0,100 кг

Комплект постачання

– пристрій: 1 шт
– трансформатор струму (внутрішній): 1 шт
– інструкція по експлуатації: 1 шт
– заводська коробка: 1 шт
