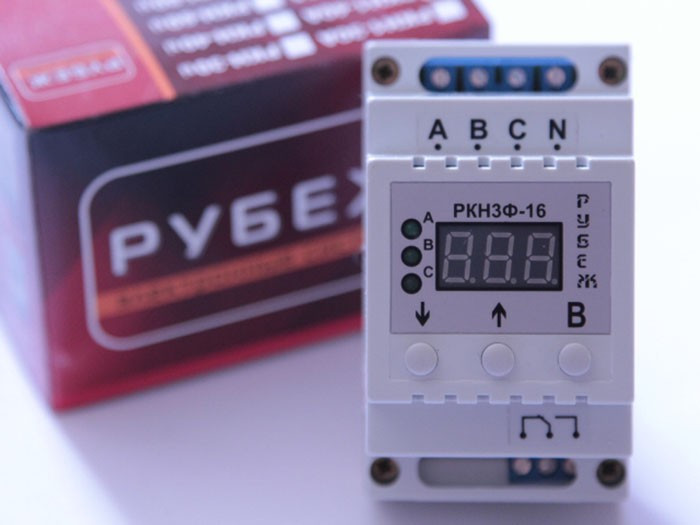

Реле контролю напруги трифазного (пристрій захисту трифазної мережі) РУБІЖ РКН3Ф-16

Реле контролю напруги трифазного (пристрій захисту трифазної мережі) КОРДОН

Реле контроля напряжения РКН3Ф-16, в дальнейшем прибор, предназначен для контроля напряжения в трехфазной сети, а также контроля чередования, и перекоса фаз. Прибор имеет регулируемые параметры по верхнему и нижнему пределу напряжения, перекосу фаз, гистерезису, а также регулируемое время срабатывания по верхнему и нижнему пределу напряжения, и регулируемую задержку включения.
При неправильном чередовании фаз, на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы, находящиеся рядом. Например А и В, или В и С.
Далі прилад буде виводити на екран напруга на кожній фазі, з інтервалом в 2сек. Кнопками і , можна вибрати одну фазу, для постійного контролю.

Технічні характеристики:

• Займає три модуля
• Робоча напруга – 40 – 300В
• Максимальна напруга – 400В
• Максимальний струм навантаження на реле – 16А/250В
• Час відключення по верхній межі – 40мс. – 2сек.
• Час відключення по нижній межі – 1 – 10сек.
• Нижня межа спрацьовування – 130 – 200В
• Верхню межу спрацювання – 210 – 280В
• Перекіс фаз – 10 – 90В
• Час затримки включення – 5 – 600сек.
• Гістерезис – 1 – 10В
• Точність вимірювання напруги – 1В
• Споживана потужність – 2Вт
• Робоча температура– 0 – +50°З

Всі параметри зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.
