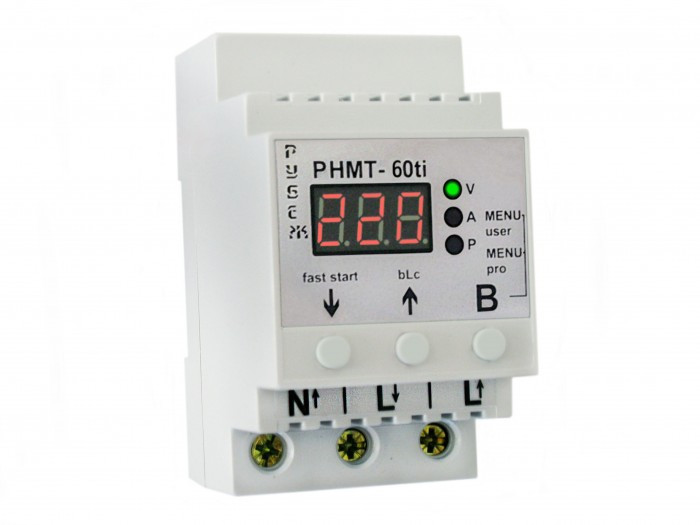

Реле контролю напруги, струму та потужності в мережі КОРДОН РНМТ-60ti

Реле контролю напруги, струму та потужності в мережі КОРДОН РНМТ-60ti

РНМТ-60ti в подальшому прилад, призначений для контролю напруги, струму та потужності в мережі 220 В, і відключення навантаження, при виході виміряних значень за встановлені межі.

Відмінною особливістю даного приладу є вимірювання і контроль вхідної напруги верхній і нижній напівхвилі, що дозволяє максимально точно відслідковувати скачки напруги, а також наявність високовольтного імпульсного блоку живлення, витримує коливання напруги до 500 Ст.

Прилад запам'ятовує максимальна і мінімальна виміряна напруга, максимальний струм і потужність, має пам'ять аварійних спрацьовувань до 99 подій по верхній і нижній межі напруги, перевищення струму, від перевищення потужності, і з внутрішнього перегріву. А також двох-рівнева відключення по верхній межі вхідного напруги; двох рівнева відключення по нижній межі вхідного напруги з регульованою затримкою; відключення від перевищення струму і потужності з регульованою затримкою; затримка включення навантаження; коригування показань вольтметра; гістерезис на включення по верхній і нижній межі напруги, автоматичне зменшення яскравості дисплея, скидання налаштувань до заводських установок, блокування кнопок управління, функцію швидкого старту, захист від внутрішнього перегріву.

Додатково прилад захищає обладнання від високовольтних імпульсних перенапруг у мережі живлення. Під імпульсним навантаженням розуміється короткочасне, надзвичайно висока напруга між фазою і нулем або фазою і землею з тривалістю, як правило, до 1 мс.

Для збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

Технічні характеристики

• Робоча напруга – (100 – 500 В)
• Температура навколишнього середовища - (-35 – 55 °C)
• Максимальний струм навантаження – (60 А / 220 В)
• Похибка вольтметра - 1
• Споживана потужність – 1,5 Вт
• Час відключення по верхній межі – U 1 – (0,5 сек), U 2 – (0,04 с)
• Час відключення по нижній межі – U_1 – (1 - 10 сек), U_2 – (0,8 сек)
• Верхню межу спрацювання - U 1 - (230 – 279 В), U 2 – (231 - 280 В)
• Нижня межа спрацьовування - U_1 – (141 – 200 В), U_2 – (140 - 199)
• Гістерезис по верхньому і нижньому меж напруги – GS – (2 – 10)
• Відключення за перевищення струму - А - (10,0 - 60,0 А)
• Відключення від перевищення потужності - Р - (2,20 - 6,6 кВт)
• Діапазон вимірювання сили струму – (0,4 - 60,0 А)
• Точність вимірювання сили струму – (1 – 60 ± 0,1 А), ( 1 ± 0,2 А)
• Час затримки відключення за перевищення струму і потужності – APt - (5 - 255 с.)
• Затримка включення навантаження – tPL – (5 – 600 сек.)
• Автоматичне зменшення яскравості дисплея – Lt – (OFF 1 – 9 хв.)
• Сброс всех настроек до заводских установок – есть
• Функция быстрого старта – есть
• Максимальный разрядный ток варистора – (4,5 кА 8/20 мкс)
• Температура срабатывания по перегреву – (откл. 80 °C/вкл. 60 °C)
• Память отключений по превышению напряжения, тока, мощности и перегреву - до 99 событий
• Память максимальных измеренных значений напряжения, тока, мощности - есть
• Корректировка показаний вольтметра – Ucr – (+/- 20 В)
• Блокировка кнопок управления - есть
• Коммутация нагрузки максимально близко при переходе синусоиды через ноль – есть

Все настраиваемые параметры сохраняются в энергонезависимой памяти, кроме памяти аварийных отключений и максимальных измеренных значений в меню ALr . При отсутствии питания все измеренные значения в этом меню обнуляются.

Параметры установленные по умолчанию

U 1 – (252 В) первый уровень отключения по верхнему пределу входящего напряжения.
U 2 – (265 В) второй уровень отключения по верхнему пределу входящего напряжения.
U_1 – (176 В) первый уровень отключения по нижнему пределу входящего напряжения.
U_2 – (155 В) второй уровень отключения по нижнему пределу входящего напряжения.
А – (25.0 А) предел срабатывания по превышению тока.
Р – (5.5 кВт) предел срабатывания по превышению мощности.
tPL – (5 сек) время задержки включения.
GS – (3 В) гистерезис на включение по верхнему и нижнему пределу напряжения.
U_t – (2 сек) затримка на відключення, по нижній межі напруги для меню U_1.
APt – (60 сек) затримка на відключення, при перевищенні струму або потужності.
Lt – (OFF) автоматичне зменшення яскравості дисплея.
