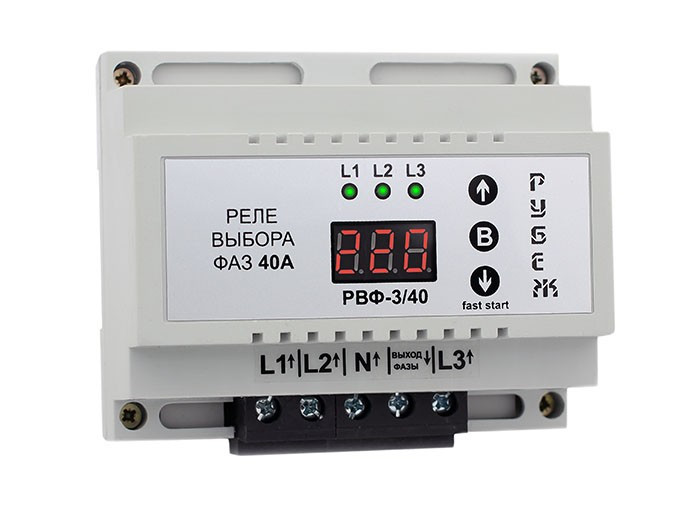

Реле автоматичного вибору фаз КОРДОН РВФ-3/40

Реле автоматичного вибору фаз КОРДОН РВФ-3/40

Реле вибору фаз РВФ-3/40 в подальшому прилад, призначений для живлення промислової або побутової однофазної навантаження 220В/50Гц від трифазної чотирипровідної мережі 3×380+N, з метою забезпечення безперебійного живлення однофазних споживачів і захисту їх від неприпустимих коливань напруги.

В залежності від наявності та якості напруги на фазах L1, L2 і L3, прилад автоматично робить вибір найбільш сприятливої фази.

Якщо одна з фаз вибрано як пріоритетне, то прилад при нормальних параметрах напруги на всіх фазах, підключить навантаження від пріоритетної фази. Якщо на пріоритетній фазі значення напруги виходить за межі порогів спрацьовування, то прилад перемикає навантаження на іншу фазу. Якщо напруга на резервних фазах не відповідає виставленим порогів спрацьовування, то навантаження відключається.

Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезису, регульоване час повернення на пріоритетну фазу, регульовану затримку повторного включення, і можливість вибору пріоритетної фази.

Технічні характеристики:

• Займає шість модулів
• Робоча напруга – 40 – 300В
• Максимальна напруга – 400В
• Максимальний струм навантаження на реле – 3×40А (250В)
• Час відключення по верхній межі – 40мс.
• Час відключення по нижній межі – 10сек., 120В≤ 40мс.
• Нижня межа спрацьовування – 155 – 210В
• Верхню межу спрацювання – 230 – 280В
• Час повернення на пріоритетну фазу – 1 – 600сек.
• Час затримки повторного включення – 5 – 600сек.
• Вибір пріоритетної фази – L1, L2, L3
• Гістерезис – 1 – 10В
• Точність вимірювання напруги – 1%
• Споживана потужність – 3Вт
• Робоча температура– 0 – +50°З

Прилад працездатний при наявності хоча б однієї фази на вході.
