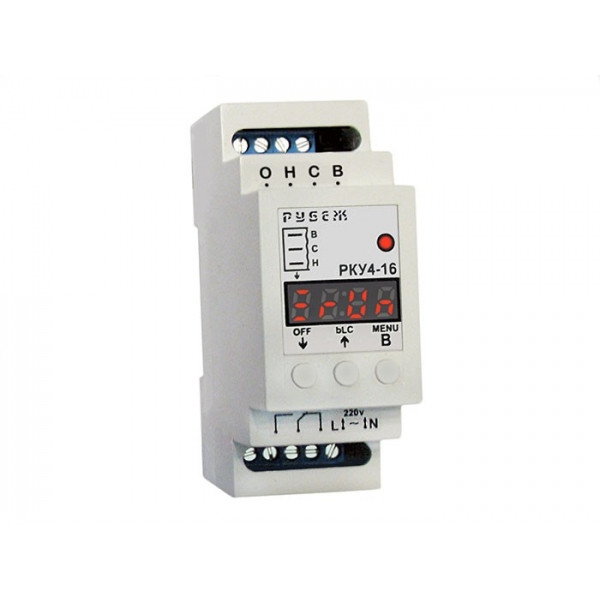

Реле контролю рівня рідини на DIN-рейку Рубіж РКУ4-16 (16А, 220 В) без датчиків

Реле контролю рівня рідини РКУ4-16 (надалі прилад), призначений для створення систем автоматизації, пов'язаних із контролем і підтриманням заданого рівня рідини, у різних резервуарах.

Контроль рівня рідини здійснюється за допомогою кондукометричних датчиків (не входять до комплекту постачання).

Як замірювальний сигнал використовується змінна напруга, завдяки цьому запобігає підвищеному окисленню датчиків. Також прилад може працювати з поплавцевими датчиками (не входять до комплекту постачання).

Прилад має регульовані параметри: час затримки увімкнення навантаження (ton), час затримки вимкнення навантаження (toF), вибір режиму роботи (reJ), затримка реагування сенсорів (tSr), чутливість сенсорів (dSr), скидання налаштувань (rES).

Також прилад має функцію блокування кнопок керування і можливість вимкнення його за допомогою кнопки на приладовій панелі.

Технічні характеристики

• Робоча напруга приладу — 220 В (+/-20%)
• Максимальний струм навантаження на реле приладу — 16 А / 220 В у разі cos ↑=1
• Робоча температура довкілля — -35 ... 55 °С
• Споживана потужність — 1 Вт
• Напруга на виходах кондукометричних сенсорів — АС 7,5 В
• Пам'ять останнього аварійного стану сенсорів А — є
• Час затримки увімкнення навантаження ton — 0... 999 сек
• Час затримки вимкнення навантаження toF — 0... 999 сек
• Режим роботи REJ — НАП – наповнення, ОПУ — спустошення, С.НП — наповнення й контроль сухого ходу насоса, П.ОП — спустошення й контроль переливу
• Затримка реагування сенсорів tSr — 1... 10 сек
• Чутливість сенсорів dSr — 0 — 100 — 200 — 300 — 400 — 500 кΩ
• Скидання всіх параметрів до заводських установок rES — є
• Блокування кнопок керування — є
• Вимкнення приладу за допомогою кнопки на приладовій панелі — є
• Всі настроювані параметри зберігаються в енергонезалежній пам'яті.
