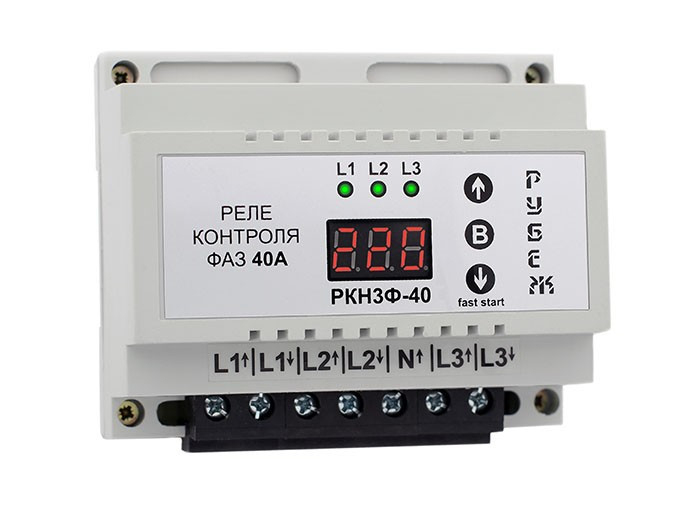

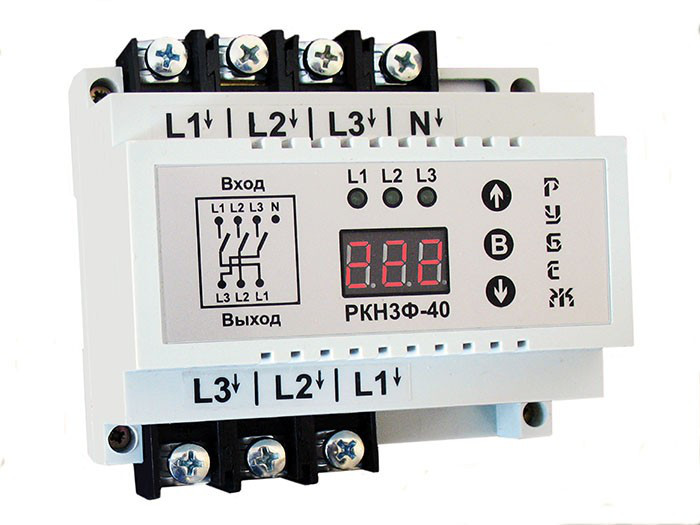

Реле контролю напруги трифазного на DIN-рейку Кордон РКН3Ф-40

ОПИС РЕЛЕ КОНТРОЛЮ НАПРУГИ КОРДОН РКН3Ф-40

Реле контролю напруги РКН3Ф-40, в подальшому прилад, що дозволяє контролювати навантаження до 40 А, без допоміжного контактора.

Прилад призначений для контролю напруги трифазної мережі, а також контролю чергування, і перекосу фаз.

Має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерезису, а також регульоване час спрацьовування по верхній і нижній межі напруги, і регульовану затримку включення.

Для зменшення іскріння контактів і збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

При неправильном чередовании фаз, на экране прибора индицируется значение ЧЕР. В этом случае для правильной работы прибора, требуется поменять местами две любые фазы на входе в прибор, находящиеся рядом. Например, L1 и L2, или L2 и L3.

Технические характеристики

• Рабочее напряжение – 100 ... 300 В
• Максимальное напряжение – 400 В
• Максимальный ток нагрузки на реле – 3 × 40 А / 250 В
• Время отключения по верхнему пределу – 40 мс ... 2 сек
• Время отключения по нижнему пределу – 1 ... 10 сек
• Нижняя граница отключения – 130 ... 200 В
• Верхняя граница отключения – 210 ... 280 В
• Перекос фаз – 10 ... 90 В
• Час затримки включення – 5 ... 600 сек
• Гістерезис *1 – 1 ... 10 В
• Точність вимірювання напруги – 1
• Споживана потужність – 3 Вт
• Робоча температура – 0 ... 40 °С

Всі параметри, що зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.

Примітка: під час роботи РКН3Ф-40, можливе незначне дзижчання котушки внутрішнього реле.
