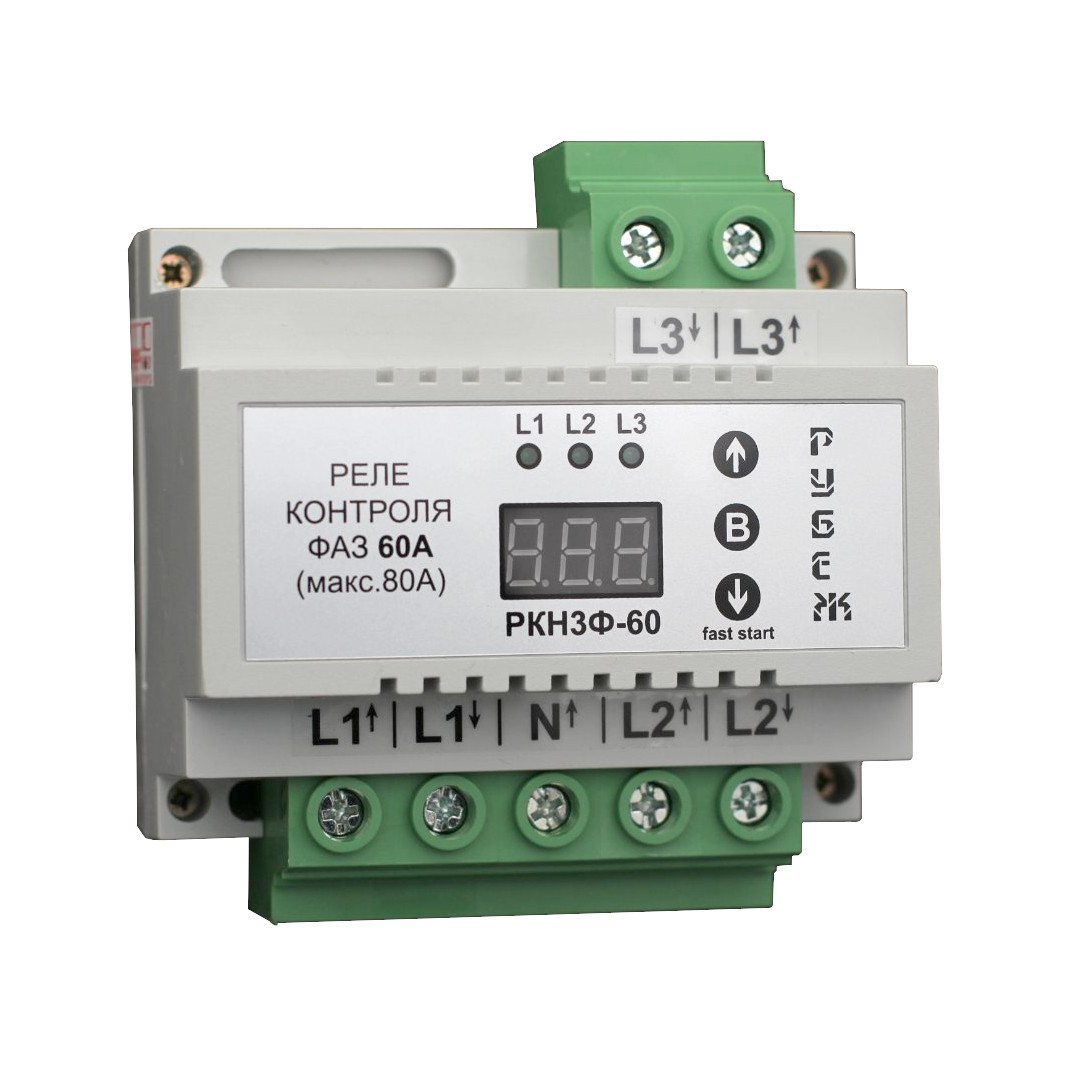

Реле контролю напруги трифазного на DIN-рейку Кордон РКН3Ф-60

ОПИС РЕЛЕ КОНТРОЛЮ НАПРУГИ КОРДОН РКН3Ф-60

Реле контролю напруги РКН3Ф-60, в подальшому прилад, що дозволяє контролювати навантаження до 60 А, без допоміжного контактора.

Прилад призначений для контролю напруги трифазної мережі, а також контролю чергування, і перекосу фаз.

Має регульовані параметри по верхній і нижній межі напруги, перекосу фаз, гістерезису, а також регульоване час спрацьовування по верхній і нижній межі напруги, і регульовану затримку включення.

Для зменшення іскріння контактів і збільшення терміну служби приладу реле, комутація навантаження здійснюється максимально близько до моменту переходу синусоїди через нуль.

При неправильному чергуванні фаз, на екрані приладу висвічується значення ЧЕР. В цьому випадку для правильної роботи приладу, потрібно поміняти місцями два будь-які фази на вході в прилад, що знаходяться поруч. Наприклад, L1 і L2, або L2 і L3.

Технічні характеристики

• Робоча напруга – 100 ... 300 В
• Максимальна напруга – 400 В
• Максимальний струм навантаження на реле – 3 × 60 А / 250 В (короткочасно 80 А)
• Час відключення по верхній межі – 40 мс ... 2 сек
• Час відключення по нижній межі – 1 ... 10 сек
• Нижня межа відключення – 130 ... 200 В
• Верхня межа відключення – 210 ... 280 В
• Перекіс фаз – 10 ... 90
• Час затримки включення – 5 ... 600 сек
• Гістерезис *1 – 1 ... 10 В
• Точність вимірювання напруги – 1
• Споживана потужність – 3 Вт
• Робоча температура – 0 ... 40 °С

Всі параметри, що зберігаються в енергонезалежній пам'яті, крім пам'яті останнього аварійного стану приладу.

Примітка: під час роботи РКН3Ф-60, можливе незначне дзижчання котушки внутрішнього реле.
