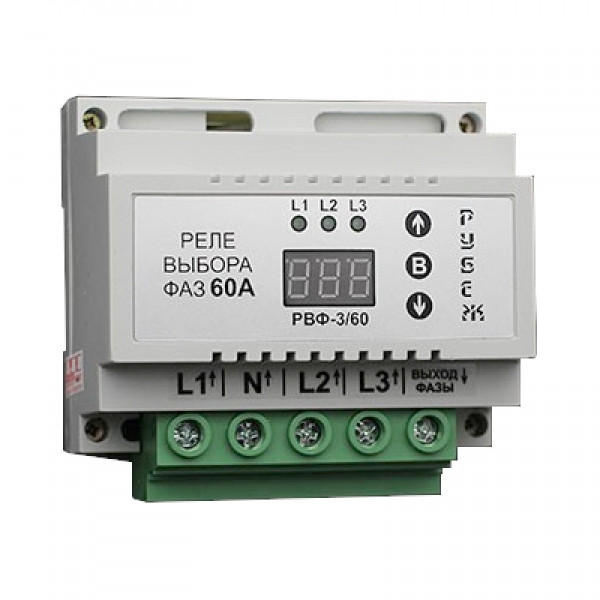

Реле автоматичного вибору фаз Кордон РВФ-3/60

ОПИС РЕЛЕ ВИБОРУ ФАЗ КОРДОН РВФ-3/60

Реле вибору фаз РВФ-3/60, в подальшому прилад, призначений для живлення промислової або побутової однофазної навантаження 220 В / 50 Гц від трифазної чотирипровідної мережі 3 × 380 + N, з метою захисту однофазних споживачів від неприпустимих коливань напруги.

В залежності від наявності та якості напруги на фазах L1, L2 і L3, прилад автоматично робить вибір тієї фази, на якій напруга знаходиться в заданих межах верхнього та нижнього порогів спрацьовування. Якщо одна з фаз вибрано як пріоритетне (наприклад, L1), то прилад при нормальних параметрах напруги на всіх фазах, підключить навантаження від пріоритетної фази (L1). Якщо на пріоритетній фазі значення напруги виходить за межі порогів спрацьовування, то прилад перемикає навантаження на наступну фазу (L2 або L3). Якщо напруга на всіх фазах не відповідає виставленим порогів спрацьовування, то навантаження відключається, при цьому на екрані відображається символ « А » і світяться індикатори L1, L2, L3.

Прилад має регульовані параметри по верхній і нижній межі напруги, гістерезису, регульоване час повернення на пріоритетну фазу, регульовану затримку повторного включення, регульоване час паузи при перемиканні з однієї фази на іншу, і можливість вибору пріоритетної фази.

Технічні характеристики

• Робоча напруга – 100 ... 300 В
• Максимальна напруга – 500 В
• Робочий струм навантаження на реле – 60 А (макс. 80 А)
• Час відключення по верхній межі – 40 мс
• Час відключення по нижній межі – 1 сек., 120 ≤ 40 мс
• Нижня межа спрацьовування – 140 210 В ...
• Верхню межу спрацювання – 230 ... 280 В
• Час повернення на пріоритетну фазу – 0 ... 600 сек
• Час затримки повторного включення – 5 ... 600 сек
• Час паузи при перемиканні з однієї фази на іншу – 0 ... 600 сек
• Вибір пріоритетної фази – L1, L2, L3
• Гістерезис * – 1 – 10 В
• Максимальна похибка у вимірюванні напруги – 1 %
• Споживана потужність – 1,5 Вт
• Робоча температура -30 ... +40 °C
• Захист від залипання контактів – є
• Прилад працездатний при наявності хоча б однієї фази на вході
